XenServer - XenCenter, XenServer 연결 및 NFS 서버를 통한 Storage 공유

목차
1. NFS Server

1.1 NFS Server 설치
1.2 디렉토리 NFS 공유 권한 부여하기

2. XenCenter에 XenServer 연결하기
3. XenCenter에서 NFS 공유 폴더 불러오기
4. 상대방 XenServer 접속 및 NFS 공유 폴더 불러오기

4.1 상대방 XenServer 연결 및 공유 스토리지 연결

5. Host PC XenCenter에서 상대방 XenServer에 Windows 설치하기

---

---

https://insoobaik.tistory.com/201

XenServer - XenCenter, XenServer 설치

---

- PC 1에서 해당 PC에 설치된 XenCenter에서 해당 PC의 XenServer와 연결 및 해당 PC의 AD Windows Server에 NFS 공유 권한이 부여된 폴더로부터 Storage를 생성한다.

- 또 PC 1에서 PC에 설치된 XenCenter에서 PC 2의 XenServer와 연결 및 PC 2의 AD Windows Server에 NFS 공유 권한이 부여된 폴더로부터 Storage를 생성한다.

---

1. NFS Server



1.1 NFS Server 설치



(Windows Server AD는 설치되어 있다고 가정한다.)



NFS용 서버 설치

- 서버 관리자 -> 역할 및 기능 추가 마법사를 통해 NFS용 서버를 설치해준다.

---

1.2 디렉토리 NFS 공유 권한 부여하기



폴더 생성 후 속성에 진입

- 폴더 생성 후 속성 -> NFS 공유 -> NFS 공유 관리 -> 선택한 폴더 공유 -> 권한 -> 루트 액세스 허용 체크 -> 형식(용도에 맞게 선택)

- 위의 과정을 통해 폴더에 NFS 공유 권한을 부여한다.



- NFS 공유 권한이 부여된 폴더에 파일을 집어 넣는다.

- 추후에 XenCenter에서 Storage로 불러올 폴더의 파일들이다.

---

2. XenCenter에 XenServer 연결하기



XenCenter 실행

add로 서버 생성

XenServer IP 확인

XenServer IP, 사용자, Password 입력

- XenCenter에 XenServer가 연결된 것을 볼 수 있다.

- XenCenter에 여러개의 XenServer를 연결하여 여러 서버를 한번에 관리 할 수 있다.

---

3. XenCenter에서 NFS 공유 폴더 불러오기



New SR 선택

NFS ISO

- XenServer 운영체제의 스토리지의 크기는 기본적으로 크지 않기 때문에 NFS ISO를 통해 용량이 큰 ISO 파일들을 저장할 공유 스토리지를 생성한다.



스토리지 이름 지정

- 위에서 NFS 공유 권한을 부여한 폴더가 존재하는 Server의 IP 주소를 확인하여 연결시켜준다.



- NFS 공유 권한이 주어진 폴더가 있는 Server의 IP와 NFS 공유 권한이 부여된 폴더의 경로를 작성해준다.



폴더에 있는 파일들

공유된 Storage의 파일들

- Windows Server에 있는 폴더가 공유되어 XenCenter의 공유 Storage에서 확인이 가능하다.

---

4. 상대방 XenServer 접속 및 NFS 공유 폴더 불러오기



* 시나리오

1. Bridge Adapter -> XenServer & W2k19-ad

2. 상대방의 XenServer를 나의 XenCenter에 연결하기

3. Storage 연결하기 (본인것과 상대방의 것 모두 연결)

4. 연결 후 CentOS7 설치

5. 설치 후 xen tools 설치



(상대방 컴퓨터와 자신의 컴퓨터의 네트워크는 같은 대역에 존재해야한다.)

---

4.1 상대방 XenServer 연결 및 공유 스토리지 연결

---

상대방 XenServer Network

상대방 Network 정보

---

add로 서버 생성

- 상대방의 XenServer의 IP Address를 가지고 자신의 XenCenter에 연결한다.



상대방 Server IP주소 및 NFS 공유 권한이 부여된 폴더의 경로

- 상대방의 Server에 NFS 공유 권한이 부여된 폴더가 존재한다면 마찬가지로 XenCenter에서 Storage 공유를 할 수 있다.



상대방 폴더에 존재하는 파일들

공유 Storage에 있는 파일들

- 자신의 XenCenter에 상대방 XenServer 및 NFS 공유 권한이 부여된 폴더를 공유한 Storage 안에 파일들이 존재하는 것을 볼 수 있다.

---



5. Host PC XenCenter에서 상대방 XenServer에 Windows 설치하기



새로운 가상 머신 생성

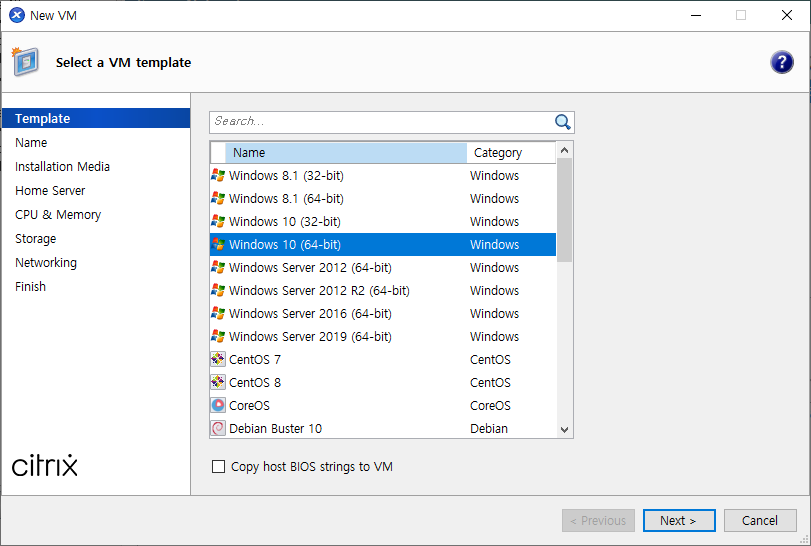

Windows 10 Template 지정

이름 지정

ISO 이미지 설정

- 새로운 가상 머신을 생성하는데 ISO 파일은 공유 Storage에 있는 ISO 이미지를 가져온다.

- 해당 ISO 이미지는 NFS Server에 있는 NFS 공유 권한이 부여된 폴더로부터 가져오는 파일이다.



Home Server 지정

CPU & Memory 설정

Storage 설정

Networking 설정

- Windows 10 가상 머신 생성 완료!



- XenCenter에서 XenServer를 연결한 다음 NFS Server로부터 NFS 공유 권한을 부여하여 XenCenter에 공유 Storage로 추가하여 해당 NFS 공유 권한을 가진 폴더로부터 파일을 공유 받아 Windows 10을 설치해보았다.
