목차
1. 이미지 생성
2. 인스턴스 템플릿 생성
3. 인스턴스 그룹
4. 부하 분산 생성 (Load Balancer)
4.1 프론트 설정
4.2 백엔드 설정
1. 이미지 생성
- 이미지 생성 시 기존 인스턴스를 가지고 생성하기 때문에 이미지 생성 이전에 인스턴스가 생성되어 있어야 한다.
- 위의 설정을 모두 마치게 되면 기존의 인스턴스에 대한 이미지 생성이 완료된다.
2. 인스턴스 템플릿 생성
- 인스턴스 템플릿 즉, 기존의 이미지를 가지고 생성할 수도 있고 새롭게 조건을 지정하여 만들 수 있다.
- 원하는 조건의 설정으로 템플릿을 미리 생성하면 같은 인스턴스를 빠르고 쉽게 생성 할 수 있다.
- 부팅 디스크의 경우 처음 인스턴스가 생성될 때 OS 설치 및 시작에 필요한 데이터들이 들어있는 곳이다.
- 기존의 공개 이미지를 사용해도 되지만 템플릿 생성을 위해 생성한 이미지가 있기 때문에 직접 생성한 이미지를 통해 템플릿을 생성할 것이다.
- 템플릿을 통해 인스턴스가 생성될 경우 설치한 패키지들이 정지되었다 인스턴스가 실행되기 때문에 사전 script 작성시 설치한 패키지들이 정지되지 않도록 enable 설정을 해주어야 한다.
- 하지만 SELINUX같은 경우 script에 작성하여도 enable되기 때문에 자동화 부분에 위와 같이 sudo setenforce 0을 작성해준다.
3. 인스턴스 그룹
- Load Balancer 생성시 부하 분산을 시킬 대상 그룹이 필요하기 때문에 사전에 인스턴스를 대상으로 대상 그룹을 미리 지정할 수 잇다

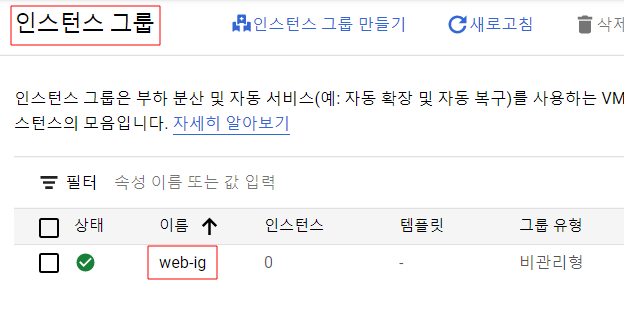

- 위의 설정을 마무리하게 되면 위와 같이 인스턴스 그룹이 생성되는 것을 확인 할 수 있다.
4. 부하 분산 생성 (Load Balancer)
- 부하 분산을 WEB Server가 설치된 인스턴스에 분산 시킬 것이기 때문에 HTTP(S) 부하 분산을 선택해준다.
- 외부에 해당 부하 분산을 노출 시킬 것이기 때문에 위와 같이 설정해준다.
- 해당 부하 분산이 사용될 위치와 네트워크를 선택해준다.
4.1 프론트 설정
- 부하 분산 시키기 이전에 요청을 받을 프런트 엔드 부분의 IP 및 포트를 지정해준다.
- 해당 프로토콜과 포트로 외부의 요청을 받을 것이다.
4.2 백엔드 설정
- 이전에 생성한 부하 분산에 지정하기 위해 만든 인스턴스 그룹을 선택한다.
- 해당 인스턴스 그룹에 요청을 보낼 포트를 선택한다.
- 분산 모드는 부하 분산의 사용률과 속도를 지정할 수 있다.
- 사용률의 경우 최대 백엔드 사용률을 %에 따라 인스턴스 생성 제한을 지정할 수 있다.
- 마지막으로 용량도 선택 할 수 있다.
- 백엔드에 위치한 인스턴스들이 제대로 동작하는지 확인하기 위한 상태 확인을 설정한다.
- 해당 백엔드에 있는 인스턴스에 지정된 프로토콜 포트 경로를 따라 해당 인스턴스가 정상적으로 작동하는지 확인한다.
- 마지막으로 로그를 선택하고 저장하게 상태 확인이 생성된다.
- 상태 확인까지 생성한 뒤 백엔드 구성을 완료한다.
- 위 설정을 전부 마치면 위와 같이 부하 분산이 생성된 것을 확인 할 수 있다.
- 부하 분산의 세부 정보를 확인해보면 외부에서 부하 분산으로 접속 가능한 IP 주소가 생성된 것을 확인 할 수 있다.
- 위와 같이 Web Page가 나타나는 것을 확인 할 수 있고 같은 페이지가 부하 분산 되기 때문에 페이지 구성이 같다면 육안으로 확인이 힘들지만 테스트를 위해 서로 다른 페이지 구성 2개를 새로고침 해보면 부하 분산에 의해 Web Page가 번갈아 가면서 나타나는 것을 확인 할 수 있다.
