Network - VLSM, 서브네팅 (packet tracer)

1. Server는 네트워크의 첫번째,

   PC는 두번째 주소 사용

2. Default Gateway는

   네트워크의 마지막 주소 사용

3. DNS는 서울 Server IP 주소 사용

-------------------------------------------------------------------------------------

1. 조건에 맞게 구성 후 모든 서버와 PC의 Ping이 가능해야 합니다.

2. host이름은 대소문자 구별합니다.

3. 관리자 모드 진입 시 평문 패스워드 babo

4. 관리자 모드 진입 시 암호화된 패스워드 babo1

5. 없는 명령어를 입력해도 DNS에서 검색하지 않아야 합니다.

6. 모든 평문 패스워드는 암호화해야 합니다.

7. 사용자 모드 진입 시 패스워드는  babo2 입니다.

8. 콘솔화면은 logoff 되지 않아야 합니다.

9. 인터페이스가 활성, 비활성화 되어도 입력하는 명령어는 보존되야 합니다.

10. 서버나 PC에서 게이트웨이로 Ping test가 성공해야 합니다.

11. 스위치는 설정하지 않습니다.

12. WAN 구간 Serial Interface의 전송속도는 최대값으로 설정합니다.

13. 라우팅은 Static Routing을 사용합니다. Default Statin Routing 아닙니다.

위의 토폴로지 같은 경우 라우터가 4개, 네트워크가 6개인 구성이다.

==================================================

현재 이 토폴로지에 주어진 네트워크 대역은 1.1.222.222/20이므로 /20의 경우 1.1.208.0~1.1.223.255의 범위를 가지며 4096개의 IP 주소를 할당 할 수 있다.

현재 네트워크마다 필요한 IP 주소의 개수는 서울 2021개, 대전 254개, 대구 510개, 부산 1021개, 서울–대전 2개, 대전–대구 2개, 대구–부산 2개가 필요하다.(네트워크주소와 브로드캐스트도 기본적으로 필요하므로 모든 대역에 2개씩 추가로 더 필요하다.)

/20 -> 4096개 할당 가능, /21 -> 2048개 할당 가능, /22 -> 1024개 할당 가능, /23 -> 512개 할당 가능, /24 -> 256개 할당 가능, /25 -> 128개 할당가능, /26 -> 64개 할당 가능하다.

현재 사용 가능한 IP의 개수는 4096개기 때문에 서울 - /21, 부산 - /22, 대구 - /23, 대전 - /23, 서울-대전 - /26, 대전-대구 - /26, 대구-부산 - /26로 분할해서 할당 해준다.



서울

1.1.208.0~1.1.215.255

255.255.248.0

1.1.208.1~1.1.215.254



대전

1.1.222.0~1.1.222.255

255.255.255.0

1.1.222.1~1.1.222.254



대구

1.1.220.0~1.1.221.255

255.255.254.0

1.1.220.1~1.1.221.254



부산

1.1.216.0~1.1.219.255

255.255.252.0

1.1.216.1~1.1.219.254



서울-대전

1.1.223.0~1.1.223.63

255.255.255.192

1.1.223.1~1.1.223.62



대전-대구

1.1.223.64~1.1.223.127

255.255.255.192

1.1.223.65~1.1.223.126



대구-부산

1.1.223.128~1.1.223.191

255.255.255.192

1.1.223.129~1.1.223.190



- 서울 라우터

enable

configure terminal

enable password babo

enable secret babo1

no ip domain-lookup

service password-encryption

line console 0

password babo2

login

exec-time 0 0

logging synchronous

exit

interface fastethernet 0/0

ip address 1.1.215.254 255.255.248.0

no shutdown

exit

interface serial 0/0

ip address 1.1.223.1 255.255.255.192

clock rate 4000000

no shutdown

exit

ip route 1.1.222.0 255.255.255.0 1.1.223.2

ip route 1.1.220.0 255.255.254.0 1.1.223.2

ip route 1.1.216.0 255.255.252.0 1.1.223.2

ip route 1.1.223.64 255.255.255.192 1.1.223.2

ip route 1.1.223.128 255.255.255.192 1.1.223.2

do write



- 대전 라우터

enable

configure terminal

enable password babo

enable secret babo1

no ip domain-lookup

service password-encryption

line console 0

password babo2

login

exec-time 0 0

logging synchronous

exit

interface fastethernet 0/0

ip address 1.1.222.254 255.255.255.0

no shutdown

exit

interface serial 0/0

ip address 1.1.223.2 255.255.255.192

no shutdown

exit

interface serial 0/1

ip address 1.1.223.65 255.255.255.192

clock rate 4000000

no shutdown

exit

ip route 1.1.208.0 255.255.248.0 1.1.223.1

ip route 1.1.220.0 255.255.254.0 1.1.223.66

ip route 1.1.216.0 255.255.252.0 1.1.223.66

ip route 1.1.223.128 255.255.255.192 1.1.223.66

do write



- 대구 라우터

enable

configure terminal

enable password babo

enable secret babo1

no ip domain-lookup

service password-encryption

line console 0

password babo2

login

exec-time 0 0

logging synchronous

exit

interface fastethernet 0/0

ip address 1.1.221.254 255.255.254.0

no shutdown

exit

interface serial 0/1

ip address 1.1.223.66 255.255.255.192

no shutdown

exit

interface serial 0/0

ip address 1.1.223.129 255.255.255.192

clock rate 4000000

no shutdown

exit

ip route 1.1.222.0 255.255.255.0 1.1.223.65

ip route 1.1.208.0 255.255.248.0 1.1.223.65

ip route 1.1.223.0 255.255.255.192 1.1.223.65

ip route 1.1.216.0 255.255.252.0 1.1.223.130

do write



- 부산 라우터

enable

configure terminal

enable password babo

enable secret babo1

no ip domain-lookup

service password-encryption

line console 0

password babo2

login

exec-time 0 0

logging synchronous

exit

interface fastethernet 0/0

ip address 1.1.219.254 255.255.252.0

no shutdown

exit

interface serial 0/0

ip address 1.1.223.130 255.255.255.192

no shutdown

exit

ip route 1.1.208.0 255.255.248.0 1.1.223.129

ip route 1.1.222.0 255.255.255.0 1.1.223.129

ip route 1.1.220.0 255.255.252.0 1.1.223.129

ip route 1.1.223.0 255.255.255.192 1.1.223.129

ip route 1.1.223.64 255.255.255.192 1.1.223.129

do write

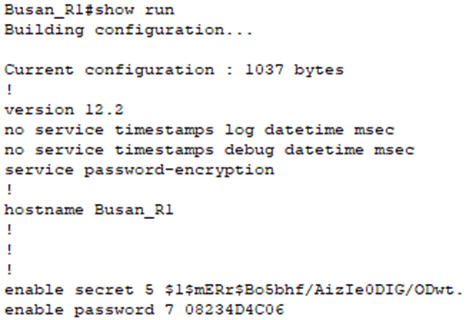

라우터에서 show run 명령어를 사용하면 다음과 같이 각 라우터마다 그동안 입력했던  설정들을 확인 할 수 있다.

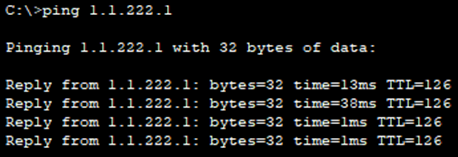

서울 서버에서 각 네트워크에 ping을 보냈을 때 성공한 모습을 볼 수 있다.
